TMG IO-Link Device Tool V5.1 – TS
Das TMG IO-Link Device Tool V5.1 -TS ist für die Entwicklung und den Test von IO-Link Devices vorgesehen und beinhaltet den TMG USB IO-Link Master V2 TS. Das Test-System ist offiziell durch die IO-Link Community freigegeben. Der Test-Report kann zur Erstellung der Herstellererklärung durch den Gerätehersteller verwendet werden. Darüber hinaus kann das Test-System aber auch von Systemherstellern, Schaltanlagenbauern und -Betreibern verwendet werden, wenn Zweifel an der ordnungsgemäßen Funktion eines IO-Link Devices bestehen.
Das Test-System ist leicht zu bedienen und die Testkonfiguration kann bis auf wenige Einstellungen komplett auf Basis der IODD erfolgen. Die eigentliche Testdurchführung erfolgt automatisiert ohne weitere Eingriffe des Benutzers.
TMG IO-Link Device Tool V5.1 –Test System
Das TMG IO-Link Device Tool V5.1 – TS besteht aus dem IO-Link Engineering Tool mit IODD Interpreter und allen von dem IO-Link Device Tool V5.1 bekannten Funktionen. Zusätzlich dazu wird ein Add-In installiert, das die Test-Engine enthält. Hier werden die Test-Cases der IO-Link Test-Spezifikation für den Protokolltest durchgeführt.
Zusätzlich zum Protokolltest (Kapitel 6 der IO-Link Test-Spezifikation) werden Protokoll-Timing-Tests durchgeführt. Diese werden während des gesamten Test-Durchlaufs simultan aufgezeichnet und ausgewertet. Damit erfolgt diese Prüfung nicht nur während eines spezifischen Test-Cases sondern über den gesamten Testdurchlauf. Für die detaillierte Analyse steht ein Telegramm-Tracing sowohl bei der Durchführung der Test-Cases als auch bei der manuellen Bedienung zur Verfügung.
- Die Übersicht zeigt in einer einfachen Darstellung alle grundlegenden Daten zum angeschlossenen Device an (Darunter zählt: Hersteller, Gerätename, Produktbild, Version, Beschreibung, Device und Vendor ID). Das Test Projekt kann hier entsprechend benannt werden.
- Das Device Test System übernimmt die meisten Werte aus der Geräte-IODD und der Geräteerkennung automatisch. Bei älteren Geräten sind einige Werte nicht in der IODD enthalten. Diese können manuell ganz einfach nachgetragen werden. Zusätzlich können Statistiken zur Zyklusanzahl, Antwortzeit, Gap Time und Error-Anzahl abgerufen werden. Die genauen Test können automatisiert durchgeführt werden. Eine entsprechende Konfiguration kann ebenfalls vorgenommen werden.
- Die Test Cases können individuell ausgewählt und gestartet werden. Für die Erstellung des Test-Reports müssen alle Mandatory Test Cases ausgewählt sein und müssen in einem Durchlauf fehlerfrei absolviert werden.
- Im Development Mode kann das IO-Link Device auch ohne IODD bedient werden. Dabei werden die Daten als Rohdaten angezeigt und die Adressierung erfolgt über Index und Subindex. In dem Ausgabefenster werden sowohl die Events des IO-Link Ports wie auch die Ergebnisse der Read und Write Requests, die manuell ausgeführt werden, angezeigt. Eine Trace Funktion kann bei Bedarf zur genaueren Untersuchung eingeschaltet werden. Im Trace Fenster werden grundsätzlich Antworten auf Dienste und Events angezeigt. Zusätzlich können die IO-Link-Telegramme angezeigt werden.
- Durchführung der zur Herstellererklärung vorgeschriebenen Protokoll Test Cases
- Die Test Cases entsprechen jeweils der aktuellsten IO-Link Test Spezifikation
- Parametrierung, Einstellung, Beobachtung und Diagnose von IO-Link Devices
- Verwendet IODD V1.0.1, V1.1, V1.1.4
- Funktionen speziell für IO-Link Device Entwickler
- Zugriff auf Parameter über Index/Subindex
- Trace von Telegrammen
- Betriebssystem
- Windows 10 64 Bit
- Microsoft .Net Framework 4.6.1
- Freie Schnittstelle
- USB 1.1, 2.0 oder 3.0 Schnittstelle
- Ethernet Netzwerk Schnittstelle
- Bildschirmauflösung: ab 1024 x 768 Pixel

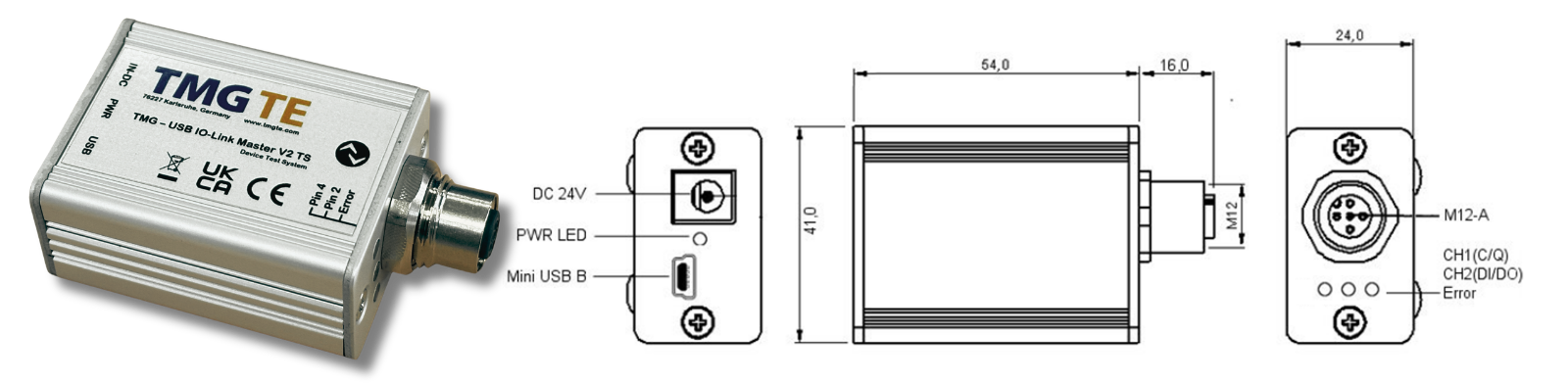

TMG USB IO-Link Master V2 TS
Verbinden Sie Ihr IO-Link Device ganz einfach mit dem mitgelieferten TMG USB IO-Link Master V2 TS und führen Sie alle notwendigen Test-Cases durch. Es können herstellerübergreifend alle IO-Link Devices unabhängig von der IO-Link Version verbunden werden. Der Test Report kann aber nur für Geräte ausgegeben werden, für die auch die entsprechende VendorID im Test System freigeschaltet ist. Der IO-Link Master verfügt über drei LEDs, die den Status und SIO-Modus anzeigen. Der Anschluss der IO-Link Devices erfolgt über den M12 Stecker. IO-Link Devices mit geringem Strombedarf (bis 80mA) können ohne externe Stromversorgung betrieben werden, ansonsten muss die externe Stromversorgung 24V/1A angeschlossen werden.
Der TMG USB IO-Link Master V2 - TS kann auch mit der Software für die Standard Edition betrieben werden.
- Unterstützt IO-Link Version V1.0 und V1.1
- Spezielle Firmware zur Durchführung der Test Cases
- Port Klasse A
- Schutzklasse: III (Betrieb an Schutzkleinspannung)
- Elektrische Anschlüsse
- USB (Mini USB B, TYP 2.0)
- Buchse, M12
- 24V Buchse für Hohlstecker des Steckernetzteils
- Stromversorgung
- Bei Versorgung aus USB (5 V / 500 mA)
- 24V 80 mA für das IO-Link Device
- Bei Versorgung mit dem mitgelieferten Steckernetzteil
- 24 V / 1 A für das IO-Link Device
- Umgebungsbedingungen
- Umgebungstemperatur Betrieb: 0 … +45 °C
- Schutzart: IP 20
- Abmessungen mit/ohne M12: L x H x W 70/55 mm x 24 mm x 40 mm
- TMG IO-Link Device Tool V5.1 – TS
- Die Software und Software Updates werden per Download bereitgestellt
- TMG USB IO-Link Master V2 TS
- Steckernetzteil 115/230V - 24V (1A) mit internationalen Adaptern
- USB A auf USB Mini Kabel (Länge: 1m)
- Kurzanleitung
- Per Download von der TMG Cloud
- Quickstart und User Manual als PDF
- Lizenzkey (muss über das TMG-Portal freigeschaltet und auf den USB-Master übertragen werden)
Hinweis
Testreports für Herstellererklärung können nur für IO-Link Devices des jeweiligen Lizenznehmers erstellt werden. Um die Herstellererklärung z.B. auch bei Brandlabel-Geräten abgeben zu können, bieten wir an, weitere Vendor IDs freizuschalten.
